    По умолчанию Осциллограф на Arduino .

    Очень часто на Arduino для тестирования аналоговых портов приходится подключать осциллограф для проверки , а его как назло нет под рукой, вот и написал программу осциллографа, теперь при помощи Arduino можно измерять аналоговый сигнал с частотой от 0 до 5000 Гц . В автомобиле можно мерять показания кислородного датчика , импульсы тахометра, форсунки и многое другое .

    Скачать программу .

    Код для Ардуино:
    PHP код:
    //oscilloscope
    //http://compcar.ru
    byte head[3]={170,204,195};
    byte MyBuff[800];
    unsigned int i=0

    void setup()
    {
    Serial.begin(115200);
    }
    void loop()
    {

      for (
    i=0;  800i++)
      {

    MyBuff[i] = analogRead(0)/4;
      }

    Serial.write(head,3);

    Serial.write(MyBuff,800);

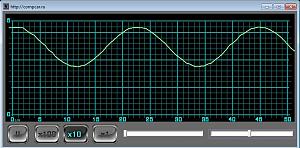

    Нажмите на изображение для увеличения.

Название:	screen.jpg
Просмотров:	6477
Размер:	109.4 Кб
ID:	13341

    Новая версия скетча Осциллографа, увеличилась предельно измеряемая частота до 50000Гц
    Требуется установка библиотеки CyberLib

    PHP код:
    //oscilloscope
    //http://duino.ru
    //Для измерений используется вход А0

    #include <CyberLib.h>
    uint8_t MyBuff[803];
    volatile uint16_t i=3

    void setup()
    {

    MyBuff[0]=170

    MyBuff[1]=204;

    MyBuff[2]=195

    UART_Init(115200);

    ADCSRA=(1<<ADEN)|(1<<ADIE)|(1<<ADSC)|(1<<ADATE)|(1<<ADPS2)|(1<<ADPS0);

    ADMUX=(1<<ADLAR)|(1<<REFS0);
    }

    void loop(){}

    ISR(ADC_vect)
    {

    MyBuff[i] = ADCH

    i++;

      if(
    i==803)
          {

    UART_SendArray(MyBuffsizeof(MyBuff));

    i=3
          }

    Изменился функционал и дизайн программы.
    Большое спасибо XsanderS за помошь в создании программы и дизайна
    Вложения Вложения
    Последний раз редактировалось Chip; 07.03.2017 в 23:10.

  2. #2
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    52
    Сообщений
    13,359
    Вес репутации
    10

    По умолчанию Re: Осциллограф на Arduino .

    Переделал программу .
    Теперь можно плавно растягивать окно осциллографа до полного экрана и наоборот.
    Добавил регулировку синхронизации и времени развертки.
    Теперь можно поставить на паузу и расмотреть подробно нужный момент осциллограмы.
    Убрал мерцание и зависания.
    Последний раз редактировалось Chip; 21.06.2009 в 02:42.

  3. #3
    Новичок
    Регистрация
    19.07.2009
    Сообщений
    1
    Вес репутации
    0

    По умолчанию Re: Осциллограф на Arduino .

    здравствуйте есть ли возможность увидить исходники данной программы?

  4. #4
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    52
    Сообщений
    13,359
    Вес репутации
    10

    По умолчанию Re: Осциллограф на Arduino .

    Здесь есть исходник похожего проекта.

  5. #5
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    52
    Сообщений
    13,359
    Вес репутации
    10

    По умолчанию Re: Осциллограф на Arduino .

    Добавил новую версию осциллографа, увеличил измеряемую частоту до 3000Гц

  6. #6
    Местный Аватар для il74
    Регистрация
    19.03.2009
    Возраст
    47
    Сообщений
    155
    Вес репутации
    207

    По умолчанию Re: Осциллограф на Arduino .

    Сегодня получил ардуино, и первым делом попробовал осцилограф работает , щас попробую еще вольтметр
    TOYOTA Corolla 2007 мой проект

  7. #7
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    52
    Сообщений
    13,359
    Вес репутации
    10

    По умолчанию Re: Осциллограф на Arduino .

    Смотри внимательней и на открытый вход больше +5в не подавай

  8. #8
    Местный Аватар для il74
    Регистрация
    19.03.2009
    Возраст
    47
    Сообщений
    155
    Вес репутации
    207

    По умолчанию Re: Осциллограф на Arduino .

    а вот еще можно использовать осцилограф на Atmega32 интересное решение только диапазон маленький - http://radiokot.ru/circuit/digital/measure/21/
    TOYOTA Corolla 2007 мой проект

  9. #9
    Местный
    Регистрация
    04.08.2009
    Возраст
    41
    Сообщений
    184
    Вес репутации
    197

    По умолчанию Re: Осциллограф на Arduino .

    Если нужен большой диаппазон
    http://forum.radiospec.ru/index.php?showtopic=6310

  10. #10
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    52
    Сообщений
    13,359
    Вес репутации
    10

    По умолчанию Re: Осциллограф на Arduino .

    Если речь про диапазон напряжений то простой резистивный делитель подойдет, как проекте на вольтметр. Еще делитель нужно расчитывать с учетом нужного вам входного сопротивления
    Последний раз редактировалось Chip; 24.09.2009 в 22:09.
