Монитор Alpine TME-M740 BT

[sergey2007]

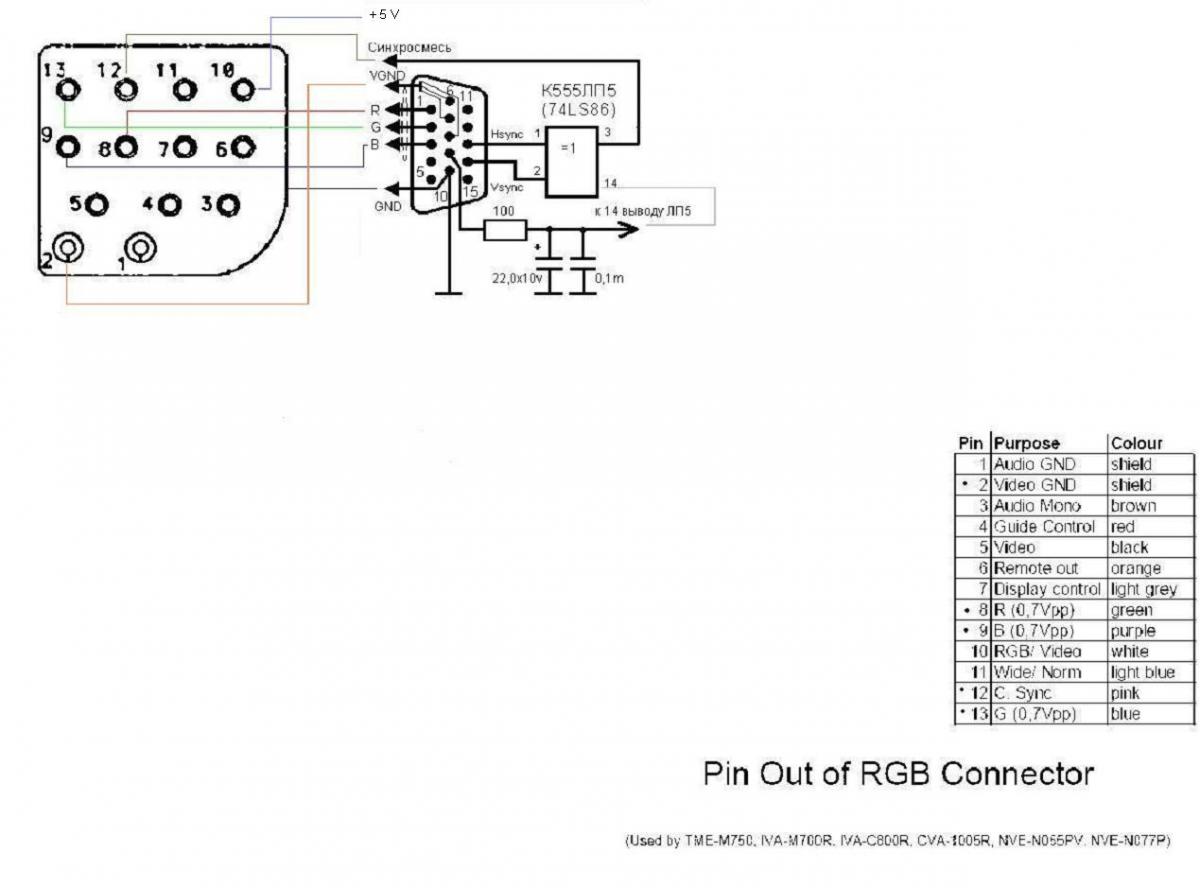

Добрый день. Подскажите пожалуйста работает ли приведенная выше схема VGA подключения если монитор подключен не на прямую, а через хаб Alpine VPA-B222 ?

[perching]

Добрый день. Подскажите пожалуйста работает ли приведенная выше схема VGA подключения если монитор подключен не на прямую, а через хаб Alpine VPA-B222 ?

В смысле 740-й и 222-й ? Если да ,то они между собой и так идеально идут. У меня именно так и собрано, просто через кабель.

[sergey2007]

В смысле 740-й и 222-й ? Если да ,то они между собой и так идеально идут. У меня именно так и собрано, просто через кабель.

Нет, я не это имел ввиду. Вопрос в том, будет ли описываемая схема работать при подаче VGA сигнала не напрямую к RGB входу монитора, а к RGB входу хаба 222 (монитор и хаб понятное дело соединены родным RGB кабелем)



Вы в свое время говорили о проблеме подключения миркома через хаб , поэтом у меня и возник вопрос пройдет ли VGA сигнал через 222й хаб в монитор:

"У меня стоит сначала 222 хаб,а потом монитор.А с 500-м двое суток шаманства и нулевой результат.Завтра буду пробовать 200-й мирком.А вообще есть по алпайновской навигации спецы? "

[sergey2007]

И еще один очень насущный для меня вопрос - как удлинить на 2 см шлейф кнопок ?

[Крестик]

И еще один очень насущный для меня вопрос - как удлинить на 2 см шлейф кнопок ?

Может кто то и возмется, но я не рискнул удлинять. Без этой панелькт моник не работает. Проще на мой взгляд, продублировать кнопки. Но как быть с датчиком света и ИК приемником??

[sergey2007]

У меня вариант только удлинения - весь блок кнопок уже вынесен от платы и не хватает пары сантиметров шлейфа.

[Крестик]

У меня вариант только удлинения - весь блок кнопок уже вынесен от платы и не хватает пары сантиметров шлейфа.

Сделай фотографию фронта (хочу кнопАЩКи посмотреть).

[Суворов]

...А с 500-м двое суток шаманства и нулевой результат.Завтра буду пробовать 200-й мирком.А вообще есть по алпайновской навигации спецы? "

такая же беда... 500й так и не пошел, точнее пошел, но со смещением картинки вверх, а 200 нормально работает...
насчет 222 тоже интересно подать RGB на него- кто-нибудь пробовал?

[sergey2007]

У меня пока нет такого RGB Кабеля. Если появится- поэкспериментирую. Если заказывать такой ALPINE кабель, он станет примерно в 35$ (Китайских таких не видел). Если на Украине кого-то заинтересует- можно один такой кабель на двоих заказать и разрезать пополам.

[sergey2007]

Забыл дополнить...... синхру смешал на резисторах 150 Ом. На ЛП5 больше не получалось почему то.

А на приведенной схеме обеспечивается нормальное питание микросхемы ЛП5? может ей попробовать дать нормальное внешнее питание а не с VGA?
