Универсальная панель приборов VENATOR

[AdDa]

На пине зажигание сигнал есть?

а где он находиться то ?)

[AdDa]

На зажигание подал тоже 12, дунька начала греться по центру... - выключил все )

[AdDa]

Попробовал без шилда, Подключил к USB , подаю на D19 доп. 5 V (от USB взял), запускаю серпрокси, запускаю венатор .... НИЧего , на сер прокси данные не идут.
-----------------------------
timeout=1
newlines_to_nils=false

comm_ports=1

serial_device1=COM3
net_port1=3333
comm_baud1=115200
comm_databits1=8
comm_stopbits1=1
comm_parity1=none
-------------------------------
(вроде чип греется )
В мониторе порта , данные идут (пришлось подправить скетч , изменить очередность Serial.print (resultString); а потом уже Serial2.print (resultString); )

[mitroxa]

Похоже хана чипу, он греться не должен, смотри правильность разводки делителей. Поумолчанию зажигание на 47 пине

[AdDa]

Подключился вроде.... вставил все на шилд, подал питание. и вот такое

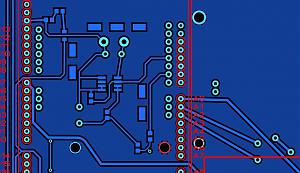

Вложение 19220
Ну на Боттоме правильно все, единственное вопрос если надо было паять резисторы на ТОПе под ардунькой (R1-R16), то там их нету ...
зажигание (+12) подал на А1.

[mitroxa]

На аналоговом входе зажигания впринципе быть не может. Без ардуины проверь на шилде какое напряжение приходит на пины при подачи напряжения на входные разъемы

[AdDa]

Проверить такое смогу только в понедельник, тестера нету (
в скетче то написано что на А1 зажигание.
digitalInput[0] = 1;//digitalRead(19); // A 1 зажигание
или все такие 19 пин....

[mitroxa]

Получается 19

[AdDa]

Подал +12 на D19. ситуация не поменялась , в проге ничего нету.

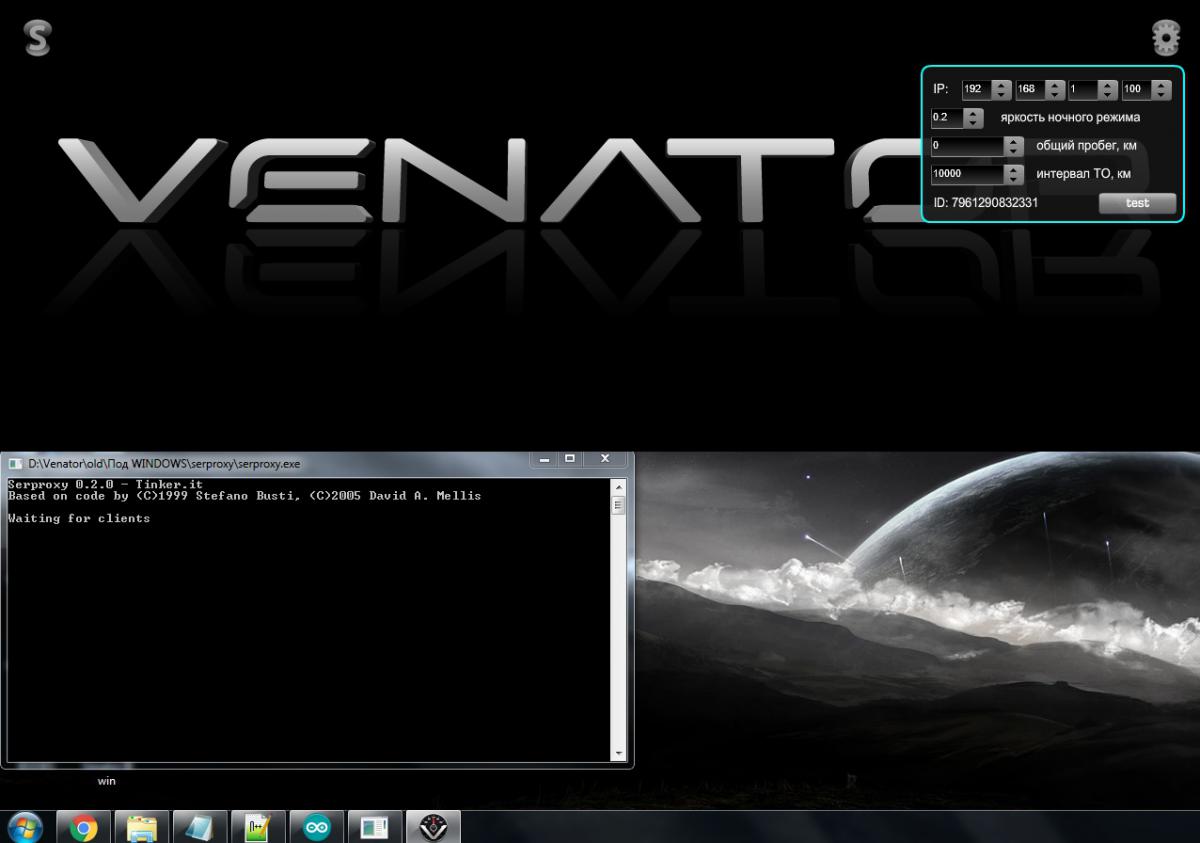

Вложение 19222

[MoneyKen]

Проверить такое смогу только в понедельник, тестера нету (
в скетче то написано что на А1 зажигание.
digitalInput[0] = 1;//digitalRead(19); // A 1 зажигание
или все такие 19 пин....

A1 это обозначение пина на коннекторе mini-fit
