  1. #11
    Новичок
    Регистрация
    02.11.2013
    Сообщений
    15
    Вес репутации
    139

    По умолчанию Re: Проблема с управлением нагрузкой

    Хорошо, большое спасибо. Буду пробовать с каскадом раскачки
    А разве с 4.7кОм ток будет не 10мА?
    Последний раз редактировалось Asmartex; 04.11.2013 в 21:25.

  2. #12
    Новичок
    Регистрация
    02.11.2013
    Сообщений
    15
    Вес репутации
    139

    По умолчанию Re: Проблема с управлением нагрузкой

    День добрый

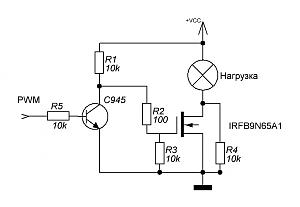

    Собрал вот такую схему
    Нажмите на изображение для увеличения.

Название:	1.JPG
Просмотров:	819
Размер:	38.2 Кб
ID:	16831

    осциллограмма на базе С945
    Нажмите на изображение для увеличения.

Название:	IMG_20131105_113017_632.jpg
Просмотров:	760
Размер:	128.3 Кб
ID:	16832

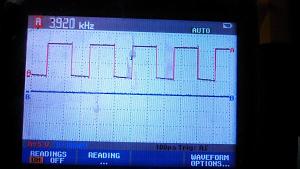

    осциллограмма на затворе полевика
    Нажмите на изображение для увеличения.

Название:	IMG_20131105_113049_826.jpg
Просмотров:	753
Размер:	121.0 Кб
ID:	16833

    и на нагрузке
    Нажмите на изображение для увеличения.

Название:	IMG_20131105_113126_554.jpg
Просмотров:	746
Размер:	95.7 Кб
ID:	16834

    Полевик очень сильно греется. Лампочка 12v 50W и блок питания при этом пищит
    что я делаю не так?
    Последний раз редактировалось Asmartex; 05.11.2013 в 14:06.

  3. #13
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    54
    Сообщений
    13,380
    Вес репутации
    10

    По умолчанию Re: Проблема с управлением нагрузкой

    Так по Вашей схеме открытие полевика будет через резистор 10к, мало того у Вас на затворе еще 10к и образуется делитель 1/2

    Используйте полумост для раскачки и уберите резистор 10к с затвора

    Нажмите на изображение для увеличения.

Название:	driver_150.jpg
Просмотров:	812
Размер:	85.8 Кб
ID:	16835
    Последний раз редактировалось Chip; 05.11.2013 в 14:25.

  4. #14
    Новичок
    Регистрация
    02.11.2013
    Сообщений
    15
    Вес репутации
    139

    По умолчанию Re: Проблема с управлением нагрузкой

    Собрал по Вашей схеме. Все работает вот только полевик так же очень сильно греется (Градусов 70 точно).
    Лампочка 12в 50Вт. Регулятор стоит посередине, тоесть на лампочке половина напряжения. Потребление 1,7 А.
    БП 12в 25А. При старте пищит, как будто очень большая нагрузка. 12 в проседает при старте до 9в

  5. #15
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    54
    Сообщений
    13,380
    Вес репутации
    10

    По умолчанию Re: Проблема с управлением нагрузкой

    Все компоненты такие же как на схеме?
    Какая частота ШИМ?
    Осциллограммы можно снять?

  6. #16
    Новичок
    Регистрация
    02.11.2013
    Сообщений
    15
    Вес репутации
    139

    По умолчанию Re: Проблема с управлением нагрузкой

    Транзисторы другие, именно таких пока нет, нужно будет купить,все остальное , как на схеме. Частота 31 кГц.
    Осциллограммы

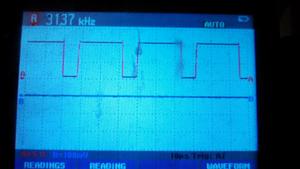

    ШИМ
    Нажмите на изображение для увеличения.

Название:	IMG_20131105_151627_441.jpg
Просмотров:	757
Размер:	139.9 Кб
ID:	16836

    базы BC817 и BC807
    Нажмите на изображение для увеличения.

Название:	IMG_20131105_151627_441.jpg
Просмотров:	757
Размер:	139.9 Кб
ID:	16836

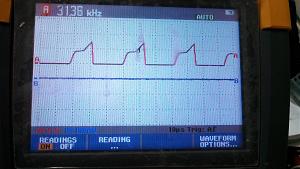

    затвор полевика
    Нажмите на изображение для увеличения.

Название:	IMG_20131105_151739_784.jpg
Просмотров:	750
Размер:	116.5 Кб
ID:	16837

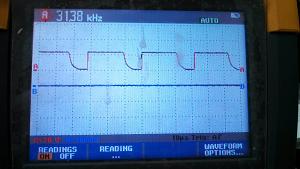

    исток полевика
    Нажмите на изображение для увеличения.

Название:	IMG_20131105_151807_063.jpg
Просмотров:	755
Размер:	139.1 Кб
ID:	16838
    Последний раз редактировалось Asmartex; 05.11.2013 в 17:29.

  7. #17
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    54
    Сообщений
    13,380
    Вес репутации
    10

    По умолчанию Re: Проблема с управлением нагрузкой

    Цитата Сообщение от Asmartex Посмотреть сообщение
    Транзисторы другие, именно таких пока нет, нужно будет купить,все остальное , как на схеме. Частота 31 кГц.
    Осциллограмма

    затвор полевика
    Нажмите на изображение для увеличения.

Название:	IMG_20131105_151739_784.jpg
Просмотров:	750
Размер:	116.5 Кб
ID:	16837
    Судя по осциллограмме похоже что раскачивающие транзисторы с большой входной емкостью
    Можно попробовать уменьшить резистор R2 до 2-3кОм что бы увеличить ток на базах транзисторов
    Последний раз редактировалось Chip; 05.11.2013 в 20:36.

  8. #18
    Новичок
    Регистрация
    02.11.2013
    Сообщений
    15
    Вес репутации
    139

    По умолчанию Re: Проблема с управлением нагрузкой

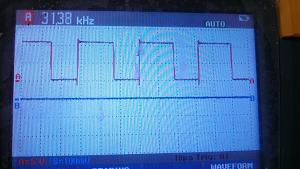

    Уменьшил до 2кОм . Но все равно греется. Пробовал уменьшать частоту до 3кГц и 490 Гц. Пробовал заменить полевик на FB9N65A у него вроде емкость меньше - то же самое. Вот что на затворе

    Нажмите на изображение для увеличения.

Название:	IMG_20131106_080743_272.jpg
Просмотров:	756
Размер:	64.3 Кб
ID:	16842

    Нажмите на изображение для увеличения.

Название:	IMG_20131106_082234_554.jpg
Просмотров:	740
Размер:	110.0 Кб
ID:	16843
    Последний раз редактировалось Asmartex; 06.11.2013 в 10:45.

  9. #19
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    54
    Сообщений
    13,380
    Вес репутации
    10

    По умолчанию Re: Проблема с управлением нагрузкой

    У Вас какой максимальный ток будет в цепи?

  10. #20
    Новичок
    Регистрация
    02.11.2013
    Сообщений
    15
    Вес репутации
    139

    По умолчанию Re: Проблема с управлением нагрузкой

    200 вольт 0,2 мА и 350 вольт 0,1 мА
